AL 重機型萬向防震腳座
AL型螺絲材質: 中碳鋼-表面處理鍍鋅(三價-符合ROHS)
底盤材質: 中碳鋼-表面處理鍍鋅(三價-符合ROHS)
可追加防滑墊ALR型
特點: 地面傾斜可導正180度、防鏽、防滑、 防震
適用機械: 自動化機械、專用機械、輸送機械••••.等
◎ 注意事項: 使用AL型機械防震腳底座須攻牙。
|
| |
|
| |
|
|

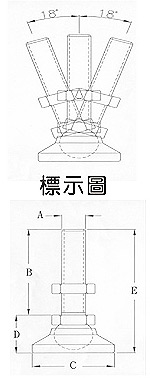

規格表: 單位mm
公
制
規
格 |
型式 |
A
螺絲尺寸 |
B |
C
底盤直徑 |
D
底盤高度
(無橡膠墊/含橡膠墊) |
E
總高度 |
荷重
(Kg) |
| AL-1675 |
M16×P2.0 |
75 |
80 / 100 |
53/58 |
137 |
1500 |
| AL-16100 |
M16×P2.0 |
100 |
80 / 100 |
53/58 |
162 |
1500 |
| AL-16150 |
M16×P2.0 |
150 |
80 / 100 |
53/58 |
212 |
1500 |
| AL-16200 |
M16×P2.0 |
200 |
80 / 100 |
53/58 |
262 |
1500 |
| AL-2075 |
M20×P2.5 |
75 |
80 / 100 |
53/58 |
137 |
2000 |
| AL-20100 |
M20×P2.5 |
100 |
80 / 100 |
53/58 |
162 |
2000 |
| AL-20125 |
M20×P2.5 |
125 |
80 / 100 |
53/58 |
187 |
2000 |
| AL-20150 |
M20×P2.5 |
150 |
80 / 100 |
53/58 |
212 |
2000 |
| AL-20200 |
M20×P2.5 |
200 |
80 / 100 |
53/58 |
262 |
2000 |
| AL-24100 |
M24×P3.0 |
100 |
80 / 100 |
53/58 |
162 |
2500 |
| AL-24125 |
M24×P3.0 |
125 |
80 / 100 |
53/58 |
187 |
2500 |
| AL-24150 |
M24×P3.0 |
150 |
80 / 100 |
53/58 |
212 |
2500 |
| AL-30100 |
M30×P3.5 |
100 |
80 / 100 |
53/58 |
162 |
3000 |
| AL-30125 |
M30×P3.5 |
125 |
80 / 100 |
53/58 |
187 |
3000 |
| |
AL-30150 |
M30×P3.5 |
150 |
80 / 100 |
53/58 |
212 |
3000 |
型式尺寸的指定範例: AL-2075-100(螺絲規格 Ｍ20×75長、底盤直徑100ｍｍ)
AL-24125-80(螺絲規格 Ｍ24×125長、底盤直徑80ｍｍ) |
| |
| |
|
|
|
|
|
|
|
