SJ 萬用防震腳座
專利號碼新型第M293803號
SJ型螺絲材質: SS41鍍鋅 SJO型螺絲材質: 不鏽鋼 ( 304)
底盤材質: 進口超韌尼龍
特點: 地面傾斜可導正18度、防導電、防、防滑
適用機械: 半導體機械、電子機械、食品機械•••等
注意事項: 使用SJ型機械防震腳底座須攻牙



規格表: 單位mm


公

制

規

格

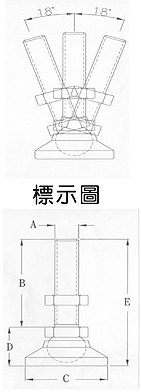

 型式 A
螺絲尺寸		 B C
底盤直徑		 D
底盤度度		 E
總高度		 荷重
(Kg)
SJ-8060 M8×P1.25 60 46 33 93 100
SJ-8080 M8×P1.25 80 46 33 113 100
SJ-1060 M10×P1. 5 60 56 36 96 150
SJ-1080 M10×P1. 5 80 56 36 116 150
SJ-1280 M12×P1.75 80 70 46 126 400
SJ-12100 M12×P1.75 105 70 46 151 400
SJ-12130 M12×P1.75 130 70 46 176 400
SJ-1675 M16×P2.0 75 86 55 130 500
SJ-16100 M16×P2.0 100 86 55 155 500
SJ-16150 M16×P2.0 150 86 55 205 500
SJ-16200 M16×P2.0 200 86 55 255 500
SJ-2075 M20×P2.5 75 86 55 133 600
SJ-20100 M20×P2.5 100 86 55 155 600
SJ-20150 M20×P2.5 150 86 55 205 600
SJ-20200 M20×P2.5 200 86 55 255 600


SQ萬用防震腳座
專利號碼新型第M293803號
SQ型螺絲材質: SS41鍍鋅
SQO型螺絲材質: 不鏽鋼 ( 304)
底盤材質: 進口超韌尼龍
SQ-1/2有12牙13牙
特點: 地面傾斜可導正18度、防導電、防鏽、防滑
適用機械: 半導體機械、電子機械、食品機械•••等
注意事項: 使用SQ型機械防震腳底座須攻牙


規格表: 單位mm

公

制

規

格

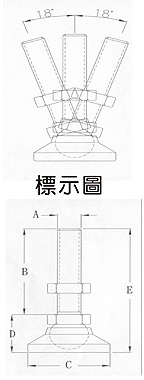

 型式 A
螺絲尺寸		 B C
底盤直徑		 D
底盤度度		 E
總高度		 荷重
(Kg)
SQ –5/16-60 5/16×18W 60 46 33 93 100
SQ -5/16-80 5/16×18W 80 46 33 113 100
SQ –3/8-60 3/8×16W 60 56 36 96 150
SQ -3/8-80 3/8×16W 80 56 36 116 150
SQ –1/2-80 1/12×12W 80 70 46 126 400
SQ –1/2-100 1/12×12W 105 70 46 151 400
SQ –1/2-130 1/12×12W 130 70 46 176 400
SQ –5/8-75 5/8×11W 75 86 55 130 500
SQ –5/8-100 5/8×11W 100 86 55 155 500
SQ –5/8-150 5/8×11W 205 86 55 150 500
SQ –5/8-200 5/8×11W 200 86 55 255 500
SQ –3/4-100 3/4×10W 100 86 55 155 600
SQ –3/4-150 3/4×10W 150 86 55 205 600
SQ –3/4-200 3/4×10W 200 86 55 255 600






SL重機型萬向防震腳座
SL型螺絲
材質: 中碳鋼染黑
底盤材質: 中碳鋼 ( 表面電著處理 ) 可追加防滑防震墊SLR型 特點 地面傾斜可導正18度、防鏽、防滑、防震 適用機械: 自動化機械、專用機械、輸送機械•••等 ◎
注意事項: 使用SL型機械防震腳底座須攻牙


規格表: 單位mm

公
制
規
格

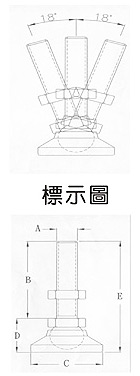

 型式 A
螺絲尺寸		 B C
底盤直徑		 D
底盤度度		 E
總高度		 荷重
(Kg)
SL-1050 M10×P1.5 50 56 40 90 800
SL -1075 M10×P1.5 75  56 40 115 800
SL -10100 M10×P1. 5 100 56 40 140 800
SL -1275 M12×P1.75 75 70 50 125 1000
SL -12100 M12×P1.75 100 70 50 150 1000
SL -12150 M12×P1.75 150 70 50 200 1000
SL -12200 M12×P1.75 200 70 50 250 1000
SL -1675 M16×P2.0 75 86 62 137 1500
SL -16100 M16×P2.0 100  86 62 162  1500
SL -16150 M16×P2.0  150 86 62 212 1500
SL -16200 M16×P2.0 200 86 62 262 1500
SL -2075 M20×P2.5  75 108 62 137 2000
SL -20100

 M20×P2.5

 100

 108

 62

 162

 2000
SL -20150

 M20×P2.5

 150

 108

 62

 212

  2000
SL -20200 M20×P2.5 200

 108 62 262 2000

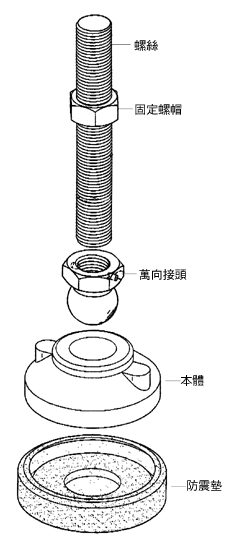

SJ.SQ.SL型結構圖:
