*螺栓材質:中碳鋼熱處理,末端倒角
※SK:精密調整型。SKR精密防滑型
螺絲可選用黏固定式或可拆解式

特點:
1.FCD45球墨鑄鐵材質、堅固、耐用
2.整體CNC車床精修.電著處理不生鏽
3.結構設計可微調l-lOm/m精密、耐壓
4.可追加防滑墊(SKR)
適用機械:
配合各類輕型機器設備
◎注意事項:使用SK型機械防震腳底座須攻牙。

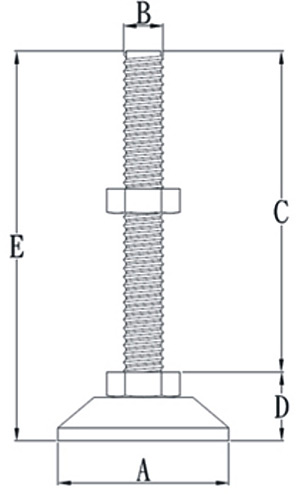

SK.SKR.SP-4結構圖:

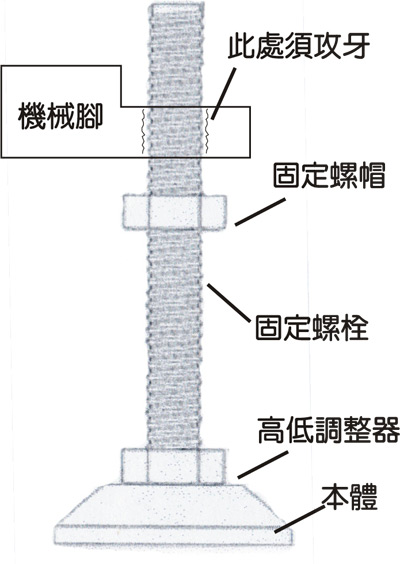

SK型安裝及使用方法









SK60、SK70牙有5/8的
SK/SKR規格表: 單位mm

型式
A底盤直徑
B螺絲
C螺絲長度
D高 度
E總高度
荷重(Kg)

SK-6075

60

M16

50

30

80

1000

SK-60110

M16

85

30

115

1000

SK-60150

M16

125

30

155

1000

SK-60200

M16

175

30

205

1000

SK-7075

70

M16

50

30

80

1500

SK-70110

M16

85

30

115

1500

SK-70150

M16

125

30

155

1500

SK-70200

M16

175

30

205

1500

SK-8075

80

M20

50

33

83

2000

SK-80120

M20

95

33

128

2000

SK-80150

M20

125

33

158

2000

SK-80200

M20

175

33

208

2000

*加橡膠SKR型
SKR60 SKR70 SKR80加橡膠底盤直俓加5 mm
SKR60 SKR70 SKR80 加橡膠底盤高度加5 mm









螺絲長度可自由搭配75L、110L、150L、200L、240L

特點:
FCD45
適用機械:
自動化機器單能機
SP-4有5/8、M16
◎注意事項:使用SP型機械防震腳底座須攻牙。

SP-5.SP-6結構圖:

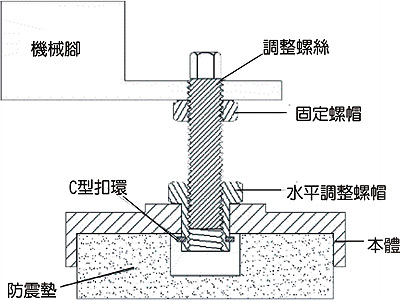

SP-5.SP-6安裝及使用方法



SP-4牙有5/8、M16
SP規格表: 單位mm

型式
A
B
C
D
荷重(Kg)
可調高度
SP-4
100
100
48
M16
800
30m/m
SP-5
100
95
55
M20
1000
30m/m
SP-6
150
135
58
M20
1500
30m/m
